 Блок питания и регистрации БПР-2 предназначен для питания датчика сигнализатора прохождения очистного устройства ДПС-7В (ТУ 3791-003-53089075-00), питания датчика сигнализатора прохождения очистного устройства МДПС-3 (ТУ 3791-002-53089075-00), регистрации сигналов от датчика и выдачи их в линию АСУ.

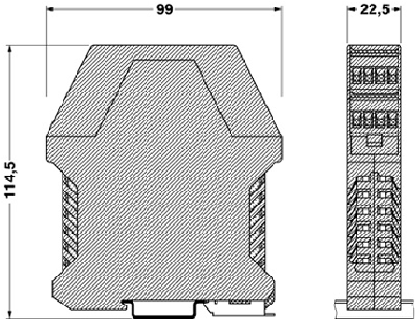

Конструктивно Блок питания выполнен в пластмассовом корпусе типа ME-22,2 фирмы Phoenix Contact и предназначен для крепления на DIN-рейку.

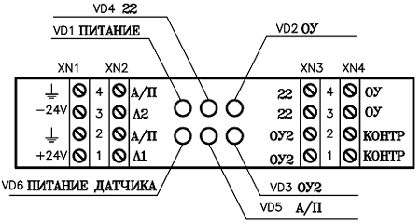

После подачи напряжения питания на БПР-2 в течении времени 30-60 секунд производится самоконтроль датчика сигнализатора ДПС-7В. В случае удачной самодиагностики на блоке питания и регистрации БПР-2 загорается индикатор VD3 «ОУ2» и, в зависимости от установки микропереключателя SW, индикатор VD2 «ОУ» на время 20 секунд. Затем контроллер снимает сигналы, индикаторы гаснут и сигнализатор готов к приему очистного устройства.
При прохождении ВТО места, где установлен датчик, на плате блока БПР-2 засвечиваются индикаторы "ОУ" и в случае длительного воздействия шумового сигнала «ОУ2», а в линию телемеханики формируются соответствующие сигналы на время 90 секунд или до сигнала «Самоконтроль». Затем контроллер снимает сигналы и сигнализатор готов к приему следующего ВТО.
Формирование сигнализатором дополнительного сигнала «ОУ2» показывающего, что в зоне установки датчика присутствует акустический шум повышенной мощности, позволяет зафиксировать прохождение объектов не имеющих металлических составляющих, а также использовать сигнализатор в узлах сброса давления для регистрации момента сброса. Уровень чувствительности на акустический шум настраивается микропереключателем SW.
При прохождении ВТО оборудованного трансмиттером переменного магнитного поля частотой 22 Герца места, где установлен датчик, на плате блока БПР-2 засвечиваются индикаторы "22" и в зависимости от переключателя SW «ОУ», а в линию телемеханики формируются сигналы на время 90 секунд или до сигнала «Самоконтроль». Затем контроллер снимает сигналы и сигнализатор готов к приему следующего ВТО.
Скачать подробное описание на блок питания и регистрации БПР-2 в формате .pdf (314 кб)
|
 |
|
Технические характеристики блока питания и регистрации БПР-2 |
| Питание от сети постоянного тока напряжением, В |
18?30 |
| Выходное напряжение холостого хода, В |
15 |
| Выходной ток, мА |
40?100 |
| Потребляемая мощность, не более, ВА |
6 |
| Масса, не более, кг |
0.2 |
| Габаритные размеры, мм |
115х100х23 |
| Сигналы формируемые в линию телемеханики |
«ОУ», «ОУ2?,
«22Гц», «А/П» |
| Тип сигнала, формируемый в линию телемеханики |
«Сухой контакт» |
| Тип сигнала на линии «Контроль» |
«Сухой контакт» |
Рабочие условия эксплуатации БПР-2 |
| Степень защиты от внешних воздействий |
IP 20 по ГОСТ 14254-96 |
| Температура окружающей среды |
от -20?С до +50?С |
| Тип климатического исполнения |
УХЛ3 |
| Режим работы |
непрерывный |
