Область применения реле контроля, диагностики и защиты электроустановок РКДМ – системы управления, защиты и диагностики электроприводов и других ЭУ.
  Реле контроля, диагностики и защиты РКДМ обеспечивает любую, по выбору пользователя, комбинацию видов защит, по трем или двум произвольно выбранным фазам.
  Все виды реле РКДМ-5, РКДМ-25, РКДМ-50, РКДМ-250, РКДМ-500, РКДМ-900 обеспечивают фиксацию во внутренней энергозависимой памяти параметров аварийного события: вид аварийного события, дату и время его возникновения, значения фазных токов и напряжений в момент аварийного отключения электроустановки, а также возможность их просмотра с помощью внешнего пульта настройки и индикации или с помощью сервисной программы, установленной на персональном компьютере.
  Реле контроля, диагностики и защиты РКДМ выпускается следующих номиналов и модификаций: РКДМ-5, РКДМ-25, РКДМ-50, РКДМ-250, РКДМ-500, РКДМ-900
  Реле РКДМ выдает сигнал об аварийном событии при наступлении одной из следующих ситуаций:
   - короткое замыкание;
   - длительная перегрузка по току (функция максимально-токовой защиты с токовременной зависимостью);
   - превышение текущим током номинального значения на заданную величину (функция максимально-токовой защиты без токовременной зависимости);
   - перекос фаз по току;
   - обрыв фазы (фаз);
   - холостой ход электроустановки («сухой ход»).
  Реле контроля, диагностики и защиты, РКДМ обеспечивает коммутируемый ток 5 А, коммутируемое напряжение – до 250 В.
  Связь с компьютером посредством интерфейсов RS-232.
  Реле РКДМ-5, РКДМ-25, РКДМ-50, РКДМ-250, РКДМ-500, РКДМ-900 изготавливаются в исполнении УХЛ категории 3 по ГОСТ 15150-69
  Рабочий температурный диапазон: от -40 до +50 °С

Скачать подробное описание на реле контроля, диагностики и защиты, РКДМ в формате .pdf (337 кб)

  Пределы контролируемых токов в каждой из трех фаз электроустановки:
  РКДМ-5 от 0.3 до 60 А, шаг 0.1 А;
  РКДМ-25 от 1.5 до 300 А, шаг 0.1 А;
  РКДМ-50 от 4 до 600 А, шаг 0.2 А;
  РКДМ-250 от 15 до 2500 А, шаг 1 А;
  РКДМ-500 от 20 до 4000 А, шаг 2 А;
  РКДМ-900 от 40 до 6000 А, шаг 4 А.
  Габаритные размеры реле - не более 105х86х60 (без датчиков тока);
  Масса реле:
  РКДМ-5 - не более 0.4 Кг;
  РКДМ-25 - не более 0.4 Кг;
  РКДМ-50 - не более 0.4 Кг;
  РКДМ-250 - не более 0.6 Кг;
  РКДМ-500 - не более 0.9 Кг;
  РКДМ-900 - не более 1.2 Кг.
  Внутренний диаметр датчиков тока реле:
  РКДМ-5 - не менее 18 мм;
  РКДМ-25 - не менее 18 мм;
  РКДМ-50 - не менее 18 мм;
  РКДМ-250 - не менее 27 мм;
  РКДМ-500 - не менее 43 мм;
  РКДМ-900 - не менее 65 мм.
  Питание реле контроля и защиты РКДМ осуществляется от сети переменного тока напряжением от 198 до 242 В частотой 50 +/- 0.5 Гц.
  Мощность, потребляемая реле от сети -не более 3 Вт.

Скачать подробное описание на реле контроля, диагностики и защиты, РКДМ в формате .pdf (337 кб)

  Реле контроля, диагностики и защиты РКДМ.
  Реле РКДМ выдает сигнал об аварийном событии при наступлении одной из следующих ситуаций:
   - короткое замыкание;
   - длительная перегрузка по току (функция максимально-токовой защиты с токовременной зависимостью);
   - превышение текущим током номинального значения на заданную величину (функция максимально-токовой защиты без токовременной зависимости);
   - перекос фаз по току;
   - обрыв фазы (фаз);
   - холостой ход электроустановки («сухой ход»).
  Связь с компьютером посредством интерфейса RS-232.
  Выпускаемые модели:РКДМ-5, РКДМ-25, РКДМ-50, РКДМ-250, РКДМ-500, РКДМ-900.

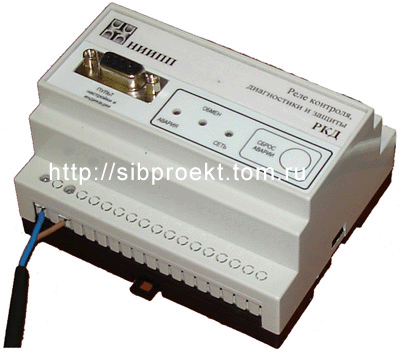

  Реле контроля, диагностики и защиты РКД.
  Кроме перечисленных выше видов защит для реле РКДМ, реле РКД дополнительно выдает сигнал об аварийном событии при наступлении одной из следующих ситуаций:
   - превышение напряжением заданного значения;
   - снижение напряжения ниже заданного значения;
   - превышение текущим током номинального значения на заданную величину (функция максимально-токовой защиты без токовременной зависимости);
   - перекос фаз по напряжению;
   - появление сигнала («сухой контакт») на одном из двух дискретных входов.
  Связь с компьютером посредством интерфейсов RS-232 и RS-485.
  Выпускаемые модели: РКД-5, РКД-25, РКД-50, РКД-250, РКД-500, РКД-900.

   В комплект поставки реле контроля, диагностики и защиты РКДМ входят:
   Реле РКДМ - 1 шт;
   Паспорт на реле контроля, диагностики и защиты РКДМ - 1 шт;
   Пульт настройки и индикации - 1 шт.*;
   Паспорт на ПИ-1 - 1 шт*;
   Примечание: Пульт настройки и индикации ПИ-1 входит в комплект поставки по требованию заказчика. Один пульт может обслуживать любое количество реле.

Уточняйте модель при заказе: РКДМ-5, РКДМ-25, РКДМ-50, РКДМ-250, РКДМ-500, РКДМ-900.
