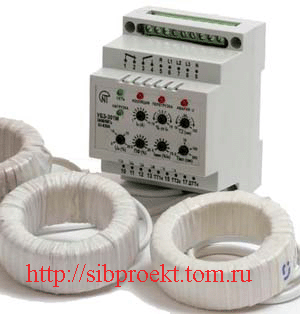

 УБЗ-301М - Универсальный блок защиты асинхронных электродвигателей мощностью от 2,5 до 315 кВт предназначен для постоянного контроля параметров сетевого напряжения и действующих значений фазных/линейных токов трехфазного электрооборудования 380 В/50 Гц, в первую очередь, асинхронных электродвигателей (ЭД), в том числе и в сетях с изолированной нейтралью.
УБЗ-301М - универсальный блок защиты асинхронных электродвигателей осуществляет полную и эффективную защиту электрооборудования отключением от сети и/или блокированием его пуска в следующих случаях:
- некачественном сетевом напряжении;
- механических перегрузках (симметричные и несимметричные перегрузки по фазным/линейным токам);
- несимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля;
- исчезновении момента на валу электродвигателя («сухой ход») – защита по минимальному пусковому и/или рабочему току;
- при недопустимо низком уровне изоляции на корпус – проверка перед включением с блокировкой пуска;
- замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю».
Решение уравнения теплового баланса АД – новый подход, позволяющий учитывать предыдущее состояние ЭД и наиболее достоверно принимать решение о наличии тепловой перегрузки. Этот метод позволяет также учесть нагрев ЭД при пусках и ограничить (по желанию заказчика) их число в единицу времени.
Через блок обмена БО-01 позволяет осуществлять обмен информацией по протоколу RS-485 ( поставляется под заказ).
Выпускаются три модификации прибора по номиналам тока:
УБЗ-301 5-50A;
УБЗ-301 10-100A;
УБЗ-301 63-630A.
Скачать подробное описание на УБЗ-301М - Универсальный блок защиты асинхронных электродвигателей мощностью от 2,5 до 315 кВт в формате .pdf (337 кб)
|
