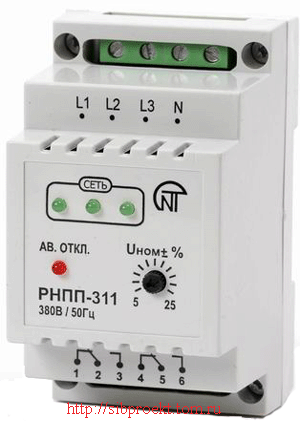

Реле напряжения РНПП-311

Назначение

Реле напряжения РНПП-311  Реле напряжения РНПП-311 предназначено для отключения нагрузки 380 В/ 50 Гц при недопустимых колебаниях напряжения в сети с продолжительностью не менее 0,02 сек, нарушении амплитудной симметрии сетевого напряжения (перекосе фаз), обрыве и нарушении последовательности фаз. Эффективно используется для защиты холодильного, кондиционерного, компрессорного и другого оборудования, имеющего электродвигательную нагрузку. Также используются в устройствах, где необходимо осуществлять постоянный контроль наличия, качества и полнофазности сетевого напряжения, например в схемах АВР.
  Реле напряжения РНПП-311 имеет все функции реле напряжения РНПП-301 за исключением контроля силовых контактов МП, выбора контроля линейного или фазного напряжения и только одну совмещенную регулировку по максимальному/минимальному напряжению и совмещенную индикацию всех видов аварий. Также имеет индикацию наличия напряжения на каждой фазе. Такое упрощение позволило резко снизить цену изделия.
  Реле напряжения и контроля фаз РНПП-311 обеспечивает:
  - контроль правильного чередования фаз и отсутствия их слипания;
  - контроль полнофазности и симметричности сетевого напряжения;
  - регулируемую уставку срабатывания по минимальному/максимальному напряжению;
  - отключение (невключение) нагрузки 380В/50 Гц при наличии запрещающих факторов сетевого напряжения путем размыкания цепи питания катушки магнитного пускателя;
  - разную логику принятия решений по каждому виду аварии, что позволяет обеспечить временную отстройку от пусковых посадках, сохраняя при этом быстродействующее отключение тяжелых видов аварий;
  - контроль качества сетевого напряжения после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения с заказанным пользователем временем автоматического повторного включения;
  - совмещенную индикацию всех видов аварий сетевого напряжения и индикацию наличия напряжения на каждой фазе.
  Созданы две модификации стандартного реле РНПП-311. Каждая модификация – двухканальное исполнение (на выходе два выходных исполнительных реле). Модификации созданы по пожеланиям большой группы потребителей. При получении положительных отзывов и подтверждения спроса, эти изделия будут запущены в производство.

Скачать подробное описание на реле напряжения РНПП-311 в формате .pdf (337 кб)Реле напряжения РНПП-311



Область применения

Реле напряжения РНПП-311

  Трехфазные реле напряжения и контроля фаз РНПП-311 используются для защиты трехфазных потребителей от недопустимых колебаний напряжения в сети, обрыве и перекосе фаз, слипании и нарушении чередования фаз. Эффективно используется для защиты холодильного, кондиционерного, компрессорного и другого оборудования, имеющего электродвигательную нагрузку. Также используются в устройствах, где необходимо осуществлять постоянный контроль наличия, качества и полнофазности сетевого напряжения, например в схемах АВР.
