Реле контроля и защиты РКЗМ предназначены для установки в цепях питания трехфазных злектроустановок переменного тока (электродвигателей, трансформаторов и других агрегатов) с целью повышения их надежности и увеличения срока службы.
  Реле контроля и защиты электроустановок РКЗМ осуществляет контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов отключает ее.
  Отключение происходит в следующих аварийных ситуациях:
  - при перегрузке по току;
  - при недогрузке по току;
  - при обрыве любой фазы;
  - при перекосе фаз по току.
  Реле контроля и защиты электроустановок РКЗМ изготавливаются пяти типономиналов: РКЗМ-5, РКЗМ-25, РКЗМ-50, РКЗМ-250, РКЗМ-500 и РКЗМ-900, соответствующих пределу контролируемых токов в амперах.
  Реле контроля и защиты РКЗМ-5, РКЗМ-25, РКЗМ-50, РКЗМ-250, РКЗМ-500 и РКЗМ-900 изготавливаются в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от минус 60 до +40 град.С при относительной влажности до 98% при 25 град.С.

Скачать подробное описание на реле контроля и защиты электроустановок РКЗМ в формате .pdf (337 кб)

  Пределы контролируемых токов в каждой из трех фаз электроустановки:
  РКЗМ-5-1, РКЗМ-5-2, РКЗМ-5-3 от 0,4 до 5 А, шаг 0.02 А;
  РКЗМ-25-1, РКЗМ-25-2, РКЗМ-25-3 от 2 до 25 А, шаг 0.1 А;
  РКЗМ-50-1, РКЗМ-50-2, РКЗМ-50-3 от 5 до 50 А, шаг 0.2 А;
  РКЗМ-250-1, РКЗМ-250-2, РКЗМ-250-3 от 20 до 250 А, шаг 1 А;
  РКЗМ-500-1, РКЗМ-500-2, РКЗМ-500-3 от 40 до 500 А, шаг 2 А;
  РКЗМ-900-1, РКЗМ-900-2, РКЗМ-900-3 от 80 до 900 А, шаг 4 А.
  Время задержки срабатывания защитного отключения Тзад - регулируемое в пределах от 3 до 250 сек.
  Время задержки срабатывания защитного отключения при пуске электроустановки Тп - регулируемое в пределах от 3 до 250 сек.
  Время задержки срабатывания защитного отключения при обрыве фазы фиксировано и составляет 3+/-1 сек.
  Реле контроля и защиты РКЗМ регистрирует и сохраняет в памяти значения контролируемых токов и режимных уставок на момент защитного отключения, а также сохраняет информацию о причине аварии.
  Реле контроля и защиты РКЗМ регистрирует и сохраняет в памяти неограниченное время информацию о количестве и причинах аварийных отключений. Максимальное число регистрируемых аварийных отключений - 255.
  Реле контроля и защиты РКЗМ имеет режим автоматического сброса защиты через заданный интервал времени Tапп, регулируемый в пределах от 1 до 255 минут.
  Реле контроля и защиты электроустановок РКЗМ имеет режим автоматического отключения электроустановки через заданный интервал времени Tmax, регулируемый в пределах от 1 до 255 минут.
  Реле коммутирует электрическую цепь переменного тока от 0.03 до 2 А при напряжении до 420 В и рассчитано на управление магнитными пускателями и контакторами до VI величины. Контакт работает на размыкание цепи при аварийном отключении.
  Контакт аварийной сигнализации реле контроля и защиты РКЗМ исполнения II коммутирует электрическую цепь переменного тока до 0.03 при напряжении до 420 В и работает на замыкание цепи при аварийном отключении.
  Питание реле контроля и защиты РКЗ, РКЗМ осуществляется от сети переменного тока напряжением от 180 до 420 В частотой 50 +/- 0.5 Гц.
  Мощность, потребляемая реле от сети -не более 25 ВА.
  Габаритные размеры реле - не более 105х75х78 (без датчиков тока);
  Масса реле:
  РКЗМ-5-1, РКЗМ-5-2, РКЗМ-5-3 - не более 0.4 Кг;
  РКЗМ-25-1, РКЗМ-25-2, РКЗМ-25-3 - не более 0.4 Кг;
  РКЗМ-50-1, РКЗМ-50-2, РКЗМ-50-3 - не более 0.4 Кг;
  РКЗМ-250-1, РКЗМ-250-2, РКЗМ-250-3 - не более 0.6 Кг;
  РКЗМ-500-1, РКЗМ-500-2, РКЗМ-500-3 - не более 0.9 Кг;
  РКЗМ-900-1, РКЗМ-900-2, РКЗМ-900-3 - не более 1.2 Кг.
  Внутренний диаметр датчиков тока реле :
  РКЗМ-5-1, РКЗМ-5-2, РКЗМ-5-3 - не менее 18 мм;
  РКЗМ-25-1, РКЗМ-25-2, РКЗМ-25-3 - не менее 18 мм;
  РКЗМ-50-1, РКЗМ-50-2, РКЗМ-50-3 - не менее 18 мм;
  РКЗМ-250-1, РКЗМ-250-2, РКЗМ-250-3 - не менее 27 мм;
  РКЗМ-500-1, РКЗМ-500-2, РКЗМ-500-3 - не менее 43 мм;
  РКЗМ-900-1, РКЗМ-900-2, РКЗМ-900-3 - не менее 65 мм.

Скачать подробное описание на реле контроля и защиты электроустановок РКЗМ в формате .pdf (337 кб)

  Поступило в серийное производство новое реле контроля и защиты электроустановок РКЗМ-И следующих номиналов: РКЗМ-25-И, РКЗМ-50-И, РКЗМ-250-И, РКЗМ-500-И, РКЗМ-900-И;
   Реле контроля и защиты РКЗМ-И аналогично по функциональным и техническим характеристикам ранее разработанным реле типа РКЗ, РКЗМ- I , РКЗМ- II , но обладает наличием встроенного на панели реле индикатора причины аварийного отключения, что позволяет в экстренных ситуациях оперативно определить причину аварии, не пользуясь пультом.
  Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях:
  - при перегрузке по току ;
  - при недогрузке по току;
  - при обрыве любой фазы;
  - при перекосе фаз по току.
  Реле оборудовано электронным ключом для управления внешним устройством аварийной сигнализации.
  В условном обозначении реле контроля и защиты РКЗМ при заказе указывайте соответствующий индекс, например:
  реле контроля и защиты модификации И: РКЗМ-25-И, РКЗМ-50-И, РКЗМ-250-И, РКЗМ-500-И, РКЗМ-900-И;
  реле контроля и защиты модификации М1: РКЗМ-25-1, РКЗМ-50-1, РКЗМ-250-1, РКЗМ-500-1, РКЗМ-900-1;
  реле контроля и защиты модификации М2: РКЗМ-25-2, РКЗМ-50-2, РКЗМ-250-2, РКЗМ-500-2, РКЗМ-900-2;
  реле контроля и защиты модификации М3: РКЗМ-25-3, РКЗМ-50-3, РКЗМ-250-3, РКЗМ-500-3, РКЗМ-900-3.

  С 2005 г. появились три новых модификации реле РКЗ, условно обозначаемые индексами М1, M2 и M3.
  Реле РКЗ модификации М1 (РКЗМ-1) сохраняет все функции ранее выпускавшихся реле при наличии ряда усовершенствований:
   - питание реле РКЗМ-1 может осуществляться от сети переменного напряжения 220 В или 380 В, что позволяет использовать их в сетях с изолированной нейтралью. Источник питания реле дополнительно защищен от перенапряжений в питающей сети;
   - ток, коммутируемый контактами реле РКЗМ-1, увеличен до 2.5 A (против 1.5 A);
   - электронная часть реле РКЗМ-1 выполнена всего на одной микросхеме (против пяти в прежней модификации), втрое уменьшено число пассивных радиоэлементов схемы реле, установлены дублирующие приемо-передающие элементы связи. Все это позволило на порядок увеличить надежность и снизить интенсивность отказов реле в эксплуатации. По показателям надежности и безотказности реле РКЗ не имеет сопоставимых аналогов среди аналогичных изделий, выпускаемых другими предприятиями.
  Реле РКЗ модификации М2 (РКЗМ-2) сохраняет все функции реле модификации М1 и оборудовано дополнительным контактом для управления устройством аварийной сигнализации.
  Реле РКЗ модификации М3 сохраняет все функции реле модификации М1 и оборудовано дополнительно приемопередатчиком интерфейса RS-232 для двусторонней связи с удаленным устройством (компьютером и т.п.).
  В условном обозначении реле контроля и защиты РКЗМ при заказе указывайте соответствующий индекс, например:
  реле контроля и защиты модификации М1: РКЗМ-25-1, РКЗМ-50-1, РКЗМ-250-1, РКЗМ-500-1, РКЗМ-900-1;
  реле контроля и защиты модификации М2: РКЗМ-25-2, РКЗМ-50-2, РКЗМ-250-2, РКЗМ-500-2, РКЗМ-900-2;
  реле контроля и защиты модификации М3: РКЗМ-25-3, РКЗМ-50-3, РКЗМ-250-3, РКЗМ-500-3, РКЗМ-900-3.

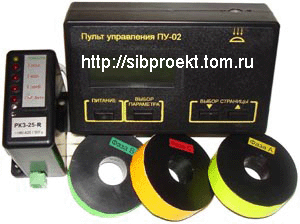

   В комплект поставки реле контроля и защиты электроустановок РКЗМ входят:
   Реле контроля и защиты РКЗМ - 1 шт;
   Паспорт на реле РКЗМ - 1 шт;
   Пульт управления ПУ-02 - 1 шт.*;
   Паспорт на ПУ-02 - 1 шт*;
   Примечание: Пульт управления ПУ-02 входит в комплект поставки по требованию заказчика. Один пульт может обслуживать любое количество реле.

   Уточняйте модель реле РКЗМ при заказе: РКЗМ-5, РКЗМ-25, РКЗМ-50, РКЗМ-250, РКЗМ-500, РКЗМ-900.
