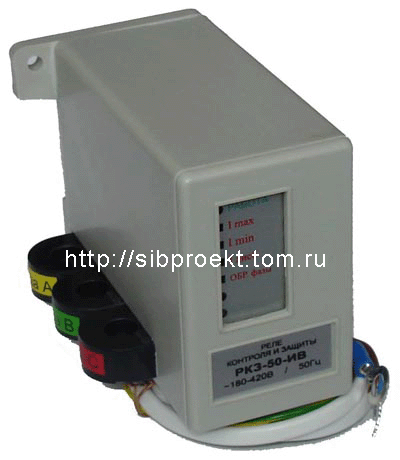

 Внимание новинка! Модель 2011 года! Реле контроля и защиты электроустановок РКЗ-ИВ.
В целях повышения надежности эксплуатации ответственных электроустановок переменного тока Вашего предприятия и увеличения их срока службы, предлагаем реле контроля и защиты электроустановок РКЗ-ИМ следующих номиналов и модификаций:
РКЗ-5-ИВ от 0,4 до 5 А;
РКЗ-25-ИВ от 2 до 25 А;
РКЗ-50-ИВ от 5 до 50 А.
Реле РКЗ-ИВ является модификацией реле типа РКЗ-ИМ, но отличается наличием встроенных к корпус реле датчиков тока.
Реле РКЗ-ИВ отличается от реле РКЗ-И и РКЗ-ИМ отсутствием встроенного устройства управления внешними сигнальными устройствами
Реле РКЗ-ИВ производит контроль рабочих токов в каждой фазе обслуживаемой электроустановки и отключает её при возникновении аварийных режимов:
- перегрузка по току недопустимой продолжительности – поломка или заклинивание приводных механизмов, разрушение подшипников и пр.;
- недопустимое снижение нагрузки – поломка приводных механизмов, сухой ход насоса и т.п.;
- обрыв любой фазы;
- перекос фаз по току.
Реле РКЗ-ИВ имеет четыре счетчика аварийных отключений по характеру ситуации (не менее 255 на каждый вид аварии), которые сохраняются неограниченное время даже при отключении сетевого питания.
Реле контроля и защиты РКЗ-ИВ аналогично по функциональным и техническим характеристикам реле типа РКЗ, РКЗМ- I , РКЗМ- II , но обладают следующими техническими преимуществами:
- наличием встроенных на лицевой панели реле индикаторов причины аварийного отключения, что позволяет в экстренных ситуациях оперативно определить причину аварии, не пользуясь пультом ПУ-02
- усовершенствованная конструкция датчиков тока с увеличенной перегрузочной способностью по току;
- повышенная устойчивость к перенапряжению сети.
Для упрощения установки реле контроля и защиты РКЗ-ИВ в его корпусе предусмотрены два крепежных отверстия и крепление под DIN-рейку шириной 35 мм.
Реле контроля и защиты РКЗ-5-ИВ, РКЗ-25-ИВ, РКЗ-50-ИВ изготавливаются в исполнении УХЛ категории 3 по ГОСТ 15150-69
Скачать подробное описание на реле контроля и защиты РКЗ-ИВ в формате .pdf (337 кб)
|
 |
|
Технические характеристики |
Модель |
Контролируемые токи, А |
Рекомендуемые значения Iном, А |
Рекомендуемые электроустановки по мощности, кВт |
Шаг, А |
РКЗ-5-ИВ |
0,4...5 |
до 4 |
0,75...3,7 |
0,02 |
РКЗ-25-ИВ |
2...25 |
3...17 |
0,75...7,5 |
0,1 |
| РКЗ-50-ИВ |
5...50 |
17...40 |
7,5...18,5 |
0,2 |
Отличие РКЗ-ИВ, РКЗ-ИМ, РКЗМ-Д, РКЗМ-R |
Реле контроля и защиты электродвигателей РКЗ-И. Оперативная индикация причины аварийного отключения на панели реле. Контакт аварийной сигнализации на панели реле (0,1А). Уменьшенные габариты корпуса. Выпускаемые модели: РКЗ-5-И, РКЗ-25-И, РКЗ-50-И, РКЗ-250-И, РКЗ-500-И, РКЗ-900-И.
Реле контроля и защиты электродвигателей РКЗ-ИМ. Оперативная индикация причины аварийного отключения на панели реле. Контакт аварийной сигнализации на панели реле (до 0,4А).Укороченный корпус с возможностью крепления на винтовые соединения или DIN-рейку шириной 35 мм. Выпускаемые модели: РКЗ-5-ИМ, РКЗ-25-ИМ, РКЗ-50-ИМ, РКЗ-250-ИМ, РКЗ-500-ИМ, РКЗ-900-ИМ.
Реле контроля и защиты электродвигателей РКЗ-ИВ. Оперативная индикация причины аварийного отключения на панели реле.
Отсутствие встроенного устройства управления внешними сигнальными устройствами.
Укороченный корпус с возможностью крепления на винтовые соединения или DIN-рейку шириной 35 мм. Выпускаемые модели: РКЗ-5-ИВ, РКЗ-25-ИВ, РКЗ-50-ИВ.
Реле контроля и защиты электродвигателей РКЗМ-R. Оперативная индикация причины аварийного отключения на панели реле. Контакт аварийной сигнализации на панели реле (0,4А). Оценка сопротивления изоляции перед включением электроустановки. Крепление под DIN-рейку шириной 35 мм. Выпускаемые модели: РКЗМ-5-R, РКЗМ-25-R, РКЗМ-50-R, РКЗМ-250-R, РКЗМ-500-R, РКЗМ-900-R.
Реле контроля и защиты электродвигателей РКЗМ-Д. Наличие на лицевой панели цифрового ЖК-дисплея, отображающего токи электроустановки, типы аварийных отключений, а также встроенной клавиатуры, позволяющей задавать необходимые уставки (возможна работа без Пульта управления ПУ-02). Выпускаемые модели: РКЗМ-5-Д, РКЗМ-25-Д, РКЗМ-50-Д, РКЗМ-250-Д, РКЗМ-500-Д, РКЗМ-900-Д.
|
|
|
Сделать заказ |
В комплект поставки реле контроля и защиты РКЗ-ИВ входят:
