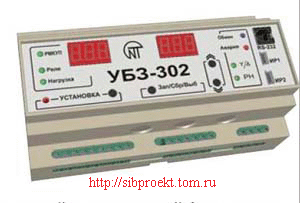

УБЗ-302 - универсальный блок защиты

Назначение

УБЗ-302 - Универсальный блок защиты асинхронных электродвигателей мощностью от 2,5 до 315 кВт  УБЗ-302 предназначен для постоянного контроля параметров сетевого напряжения, действующих значений фазных/линейных токов трехфазного электрооборудования 380В 50 Гц и проверки значения сопротивления изоляции электродвигателей.
  УБЗ-302 обеспечивает защиту асинхронных электродвигателей, мощностью от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов и до 315кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью:
  - некачественном сетевом напряжении;
  - механических перегрузках (симметричные и несимметричные перегрузки по фазным/линейным токам);
  - защита по превышению порога тока обратной последовательности:несимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля (сравнение коэффициента несимметрии тока по обратной последовательности с коэффициентом несимметрии напряжения по обратной последовательности);
  - исчезновении момента на валу электродвигателя («сухой ход» - для насосов) – защита по минимальному пусковому и/или рабочему току;
  - затянутому пуску двигателя или блокировки ротора;
  - недопустимо низком уровне изоляции статора с корпусом двигателя ( проверка перед включением);
  - замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю»;
  - тепловой перегрузке двигателя;
  - перегреве обмоток (определяется температура обмоток или при использовании встроенных в двигатель температурных датчиков или температура корпуса при использовании внешних температурных датчиков).
  По каждому типу защиты возможно запрещение и разрешение автоматического повторного включения нагрузки. Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора).
  Связь: управление и передача параметров по интерфейсу RS-485 в соответствии с протоколом MODBUS, - управление и передачу параметров от компьютера по интерфейсу RS-232; управление и передачу параметров по ИК-каналу

Скачать подробное описание на УБЗ-302 - Универсальный блок защиты асинхронных электродвигателей мощностью от 2,5 до 315 кВт в формате .pdf (337 кб)УБЗ-302 - Универсальный блок защиты асинхронных электродвигателей мощностью от 2,5 до 315 кВт



Область применения

УБЗ-302 - Универсальный блок защиты асинхронных электродвигателей мощностью от 2,5 до 315 кВт
  УБЗ-302 - применяется для защиты асинхронных электродвигателей мощностью от 2,5 до 315 кВт
