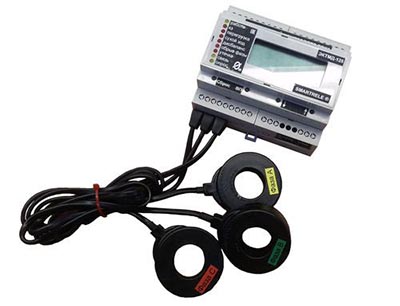

Устройство мониторинга и защиты УМЗ-Д (OLED) предназначены для защиты электроустановок от аварийных режимов работы, а также осуществления мониторинга – непрерывного наблюдения за работой электродвигателей, регистрации режимов и событий, накопления статистических данных о работе электродвигателей и агрегатов на их основе.
  УМЗ-Д (OLED) обеспечивает защитное отключение электродвигателя при возникновении недопустимых (аварийных) режимов работы. УМЗ предназначены для установки в цепях питания трехфазных электродвигателей переменного тока промышленной частоты 50 Гц напряжением 220/380 В. При косвенном подключении через трансформаторы тока УМЗ-2.5Д, УМЗ-5Д могут использоваться в электролиниях на любое напряжение.
  УМЗ-Д (OLED) обеспечивает функции защиты следующих видов:
   • трехуровневую защиту от перегрузки по току с раздельной регулировкой по каждому уровню выдержки времени на отключение, в том числе по току отсечки;
   • защиту от недогрузки по току;
   • защиту от неполнофазного режима работы;
   • защиту от превышения допустимого дисбаланса токов;
   • защиту от частых пусков.
   Устройство рекомендуется устанавливать в закрытых шкафах совместно с другим пусковым электрооборудованием. Корпус имеет крепление на DIN-рейку.
   Подключение УМЗ производится в соответствии со схемой. Устройство и его датчики при необходимости могут устанавливаться в раздельных шкафах (например, датчики – в силовом шкафу, устройство – в шкафу автоматики). В этом случае может потребоваться увеличение длины соединения между блоком датчиков тока и устройством. Потребитель имеет право самостоятельно нарастить соединительную линию, подключаемую к клеммам, если это необходимо по техническим соображениям. Допускается увеличение длины соединения до 20 м однотипным проводом (ШВВП 2*0.5) или витой парой проводов сечением 0,5 – 0,75 мм кв. с соблюдением исходной полярности соединения. Соединительная линия должна быть надежно изолирована от других токоведущих частей и земли.
  Устройство мониторинга и защиты УМЗ-Д (OLED) изготавливается девяти номиналов: УМЗ-2.5Д, УМЗ-5Д, УМЗ-10Д, УМЗ-25Д, УМЗ-50Д, УМЗ-125Д, УМЗ-250Д, УМЗ-500Д и УМЗ-1250Д, соответствующих пределам уставок номинального тока. Корпус имеет крепление на DIN-рейку.
   Устройство мониторинга и защиты УМЗ-Д (OLED) : УМЗ-2.5Д, УМЗ-5Д, УМЗ-10Д, УМЗ-25Д, УМЗ-50Д, УМЗ-125Д, УМЗ-250Д, УМЗ-500Д и УМЗ-1250Д осуществляет непрерывный контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов отключает ее.
   При выходе режима по току за пределы уставок включается прерывисто один из индикаторов аварий, указывая причину возникших проблем.
   Если причина возникшей проблемы не устраняется в течение установленного времени, УМЗ-Д (OLED) переходит в режим “АВАРИЯ”, индикатор “РАБОТА” гаснет и включается непрерывно один из индикаторов аварий с одновременным размыканием (или замыкании) цепи выводов управляющего ключа УМЗ-Д (OLED) :
   - КЗ - короткое замыкание в ЭУ;
   - Перегрузка - перегрузка по току ЭУ;
   - Сухой ход - холостой ход ЭУ;
   - Дисбаланс - превышение дисбаланса токов в фазах ЭУ;
   - Oбрыв Фазы - неполнофазный режим в ЭУ;
   - Утечка - нарушение изоляции ЭУ.
   Деблокировка защиты и возврат устройства в исходное состояние при необходимости осуществляется снятием напряжения сетевого питания с УМЗ-Д (OLED) на время более 1 сек., или по команде с клавиатуры, или по команде с ПК.
   Встроенная функция предпускового контроля обеспечивает блокировку запуска ЭУ при снижении сопротивления утечки обмоток электродвигателя на корпус ниже допустимого уровня 500 кОм.
   УМЗ обеспечивает включение внешнего сигнального устройства при достижении предаварийного и аварийного режимов.
   Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь управляющего контактора или автоматического выключателя.



Скачать подробное описание на Устройство мониторинга и защиты УМЗ-Д (OLED) в формате .pdf (142 кб)

  Устройство мониторинга и защиты УМЗ-Д (OLED) изготавливается девяти номиналов: УМЗ-2.5Д, УМЗ-5Д, УМЗ-10Д, УМЗ-25Д, УМЗ-50Д, УМЗ-125Д, УМЗ-250Д, УМЗ-500Д и УМЗ-1250Д, соответствующих пределу контролируемых токов в амперах.

   • Управляющий контакт УМЗ-Д (OLED) коммутирует электрическую цепь переменного тока от 0.01 до 2 А при напряжении до 420 В;
   • Управляющий контакт УМЗ-Д (OLED) допускает перегрузку до 10 А в течение времени не более 0.5 сек;
   • Питание УМЗ-Д (OLED) осуществляется от сети переменного тока напряжением в пределах от 180 до 420 В частотой (50 ± 2) Гц;
   • Мощность, потребляемая УМЗ-Д (OLED) от сети, - не более 2 Вт;
   • Габаритные размеры УМЗ-Д (OLED) – не более 109 х 96 х 50 мм;
   • Длина кабеля от УМЗ-Д (OLED) до датчиков тока – 800 ± 50 мм;
   • Изготавливается в исполнении УХЛ категории 3 по ГОСТ; 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40° С при относительной влажности до 98% при 25° С. (По желанию потребителя температурный диапазон может быть увеличен);
   • Средний срок службы УМЗ-Д (OLED) - не менее 5 лет.
   Средняя наработка на отказ составляет не менее 25000 часов.

Скачать подробное описание на Устройство мониторинга и защиты УМЗ-Д (OLED) в формате .pdf (142 кб)

   В комплект поставки Устройство мониторинга и защиты УМЗ-Д (OLED) входят:
   Устройство мониторинга и защиты УМЗ-Д (OLED) - 1 шт;
   Паспорт на Устройство мониторинга и защиты УМЗ-Д (OLED) - 1 шт;

  Уточняйте модель Устройство мониторинга и защиты УМЗ-Д (OLED) при заказе:
  Устройство мониторинга и защиты УМЗ-Д (OLED) изготавливается девяти номиналов: УМЗ-2.5Д, УМЗ-5Д, УМЗ-10Д, УМЗ-25Д, УМЗ-50Д, УМЗ-125Д, УМЗ-250Д, УМЗ-500Д и УМЗ-1250Д, соответствующих пределу контролируемых токов в амперах.
